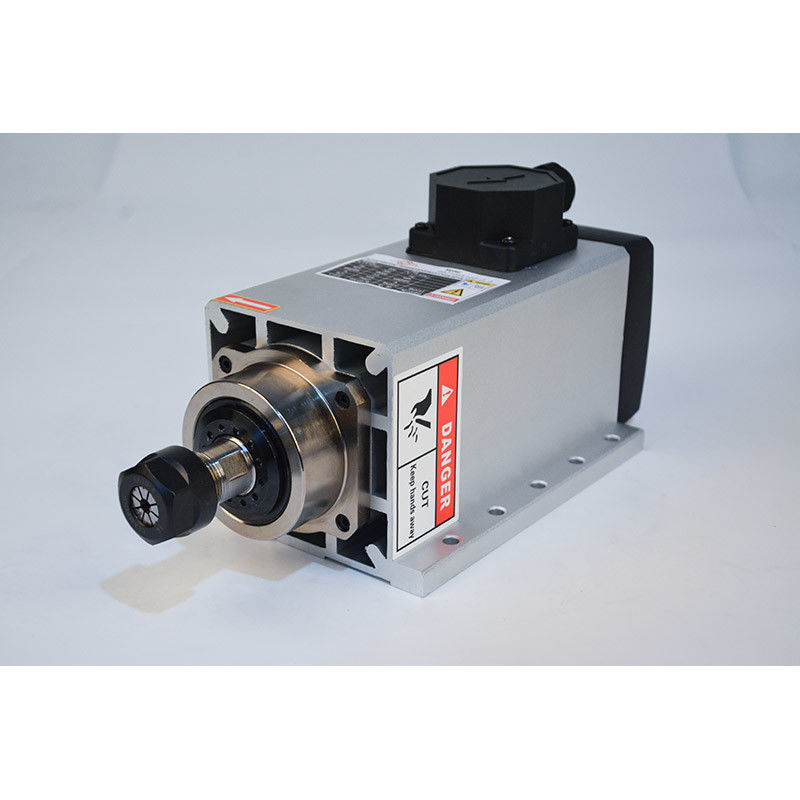

3КВт ER20 Квадратный Воздушно-охлаждаемый Шпиндельный двигатель Гравировка фрезерная шлифовка
Спецификация:
Материал:Нержавеющая сталь
Размер: 308*104*135 мм
Мощность: 3КВт
напряжение:220VAC
Текущий:12А
Частота:300 Гц
Скорость:18000 оборотов в минуту
Охлаждение:С воздушным охлаждением
Отпуск:менее 0,01 мм
С точностью конического отверстия:менее 0,005 мм
Смазка подшипников:Масла
Размер коллета: ER20
Подшипники:4 Керамический подшипник
Чистая масса:70,9 кг
Основное применение:Промышленность древесины, алюминия, камня, металла, стекла, ПВХ
Проводка:Откройте стыковочный ящик, спиндер "U1" соединяет инвертор "U", спиндеры
"V1" подключает инвертор V, шпиндель W1 подключает инвертор W, земля No
Необходим разъем, инвертор подключается к любой 2 штифта 220ВА.
1Структурные особенности
1) Высокоскоростной электрический основной подшипник все принимают керамический подшипник, ось
Улучшить шпиндель в высокоскоростном вращении, поддерживая
жесткость и точность шлифовки.
2) Перед движением вращение вала вручную.
вращение, вызванное повышением температуры, использование циркулирующей охлаждающей жидкости
Система для устранения.
2Инструкция по применению
1) При использовании сначала необходимо подключить трубу охлаждающей воды, подключить шпиндель к охлаждающей воде, а затем запустить.
2) Перед вождением поворачивайте ручным шпинделем.
гибкий, вы должны исправлять неполадок, а затем проверить направление
вращение шпинделя от конца шпинделя, чтобы увидеть, если матч должен
Поворачивать против часовой стрелки силовой проводки должны быть изменены, чтобы сделать его
Устойчивый.
3) Перед движением охлаждающая вода для шлифования заготовки не может быть в
передний конец крышки шпинделя, чтобы предотвратить проход на крышку переднего подшипника
двигатель сгорания входа и подшипник. двигатель не должен попадать в воду,
После включения двигателя, когда вы живете в измельчение рабочего участка до
Открыть измельчение деталей охлаждающей жидкости.
отключить охлаждающую жидкость, а затем закрыть двигатель шпинделя.
3Содержание и обслуживание
1) Моторизованный шпиндель с средней частотой питания номинальным напряжением,
частота должна соответствовать технологии электрического шпинда
Параметры, моторный вращающейся скорости шпинделя может изменить частоту
чтобы регулировать, также прямо пропорциональное изменение напряжения.
2) Когда шпиндель временно не используется, следует использовать сжатый воздух
Чтобы не ржаветь, закройте отверстие.
Поверхность должна быть покрыта антиржавым маслом.
устройство, помещенное в сухое место.
3) При замене шпинделя подшипников, лучшие профессиональные и технические
Используйте специальные инструменты, статорная катушка не
Убрать.
