2.2kw ER20 CNC Spindle Motor Kit с воздушным охлаждением для машин с ЧПУ
  • 2.2kw ER20 CNC Spindle Motor Kit с воздушным охлаждением для машин с ЧПУ
  • 2.2kw ER20 CNC Spindle Motor Kit с воздушным охлаждением для машин с ЧПУ
  • 2.2kw ER20 CNC Spindle Motor Kit с воздушным охлаждением для машин с ЧПУ
  • 2.2kw ER20 CNC Spindle Motor Kit с воздушным охлаждением для машин с ЧПУ
2.2kw ER20 CNC Spindle Motor Kit с воздушным охлаждением для машин с ЧПУ

2.2kw ER20 CNC Spindle Motor Kit с воздушным охлаждением для машин с ЧПУ

Место происхождения Китай
Фирменное наименование RATTM MOTOR
Сертификация CE
Номер модели GDZ-80x73-2.2
Детали продукта
Категория продукции:
Комплект двигателя шпинделя
Материал:
Нержавеющая сталь
Текущий:
6А
Скорость работы:
10-24000 оборотов в минуту
Отток:
Меньше чем 0.01mm
Подшипники:
4PC Керамический подшипник
Коллет, напряжение:
ER20, 220В
Инвертор:
2Инвертор Хуаньян.2КВт
Выделить:

Комплект двигателей для CNC-шпинделей ER20

,

2Комплект двигателей с 2 кВт

,

Набор двигателей с воздушным охлаждением

Условия оплаты & доставки
Количество мин заказа
1
Цена
USD210-268/Piece
Упаковывая детали
Картонный корпус, 45*25*35
Время доставки
3-5 рабочих дней
Условия оплаты
T/T, Western Union, Paypal
Поставка способности
100 штук в день
Характер продукции

2.2kw ER20 CNC Spindle Motor Kit с воздушным охлаждением 0.01 мм точностью с инвертором Huanyang для CNC-машины

Хорошие новости:У нас есть склад в некоторых странах, проверьте, как мешок

Заграничный склад-быстрая доставка-без НДС
Местонахождение склада Морской перевозчик Страны поставки ДоставкаВремя Преимущества
Германия и Чехия DHL/GLS Страны ЕС 3-12 рабочих дней

1Быстрая доставка.

2. Без НДС
Соединенные Штаты UPS/USPS Только Соединенные Штаты 3-12 рабочих дней

1Быстрая доставка.

2. Без НДС







Пакет включает:




1 x 2,2 кВт квадратный двигатель с воздушным охлаждением (ER20 220V, 24000rpm, 4 подшипника, 400Hz)

Инвертор Huanyang 1 x 2,2 кВт


2.2KW ER20 Воздушно-охлаждаемый шпиндельный двигатель


f

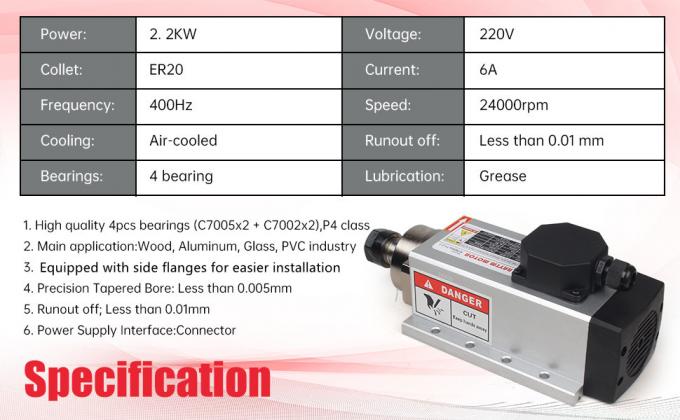

Спецификация:

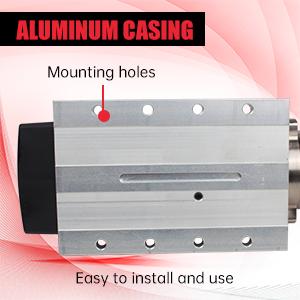

  • Материал: нержавеющая сталь
  • Мощность: 2,2 кВт
  • Напряжение: 220В/AC
  • Ток: 6A
  • Частота: 400 Гц
  • Скорость: 24000 оборотов в минуту

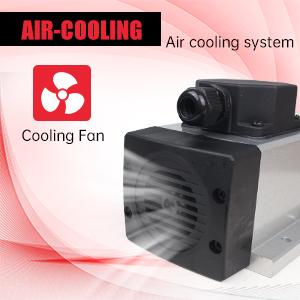

  • Охлаждение: с воздушным охлаждением
  • Отток: менее 0,01 мм
  • Точная конусообразная отверстия: менее 0,005 мм
  • Смазка подшипников: смазка
  • Размер коллета: ER20

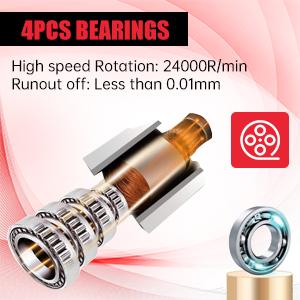

  • Подшипники: 4 шт., класса P4



s
s

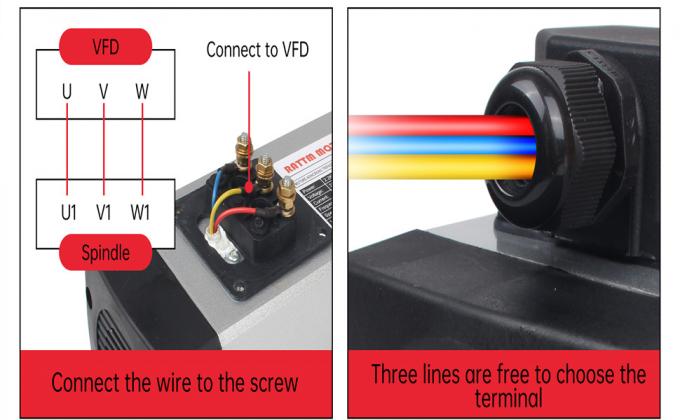

Проводки:



  • терминал шпинделя"U1"соединяет инвертор"U";
  • терминал шпинделя"V1"соединяет инвертор"V";
  • Терминал шпинделя "W1" соединяет инвертор "W";
  • Инвертор"R", "S", "T" любое "2" терминальное соединение "220VAC"



Основное применение:

Выгравированные на дереве, алюминии, стекле, мягком металле,ПВХ промышленности, также подходят для неметаллической гравировки,в основном используются для CNC-маршрутизатора гравировки фрезерной режущей машины

d

d

d

2.2KW VFD

VFD

f

d

Характеристика продукта:

1) Входное напряжение: 110В ((+/-15%),

2) Выходное напряжение: 100V/AC-120V/AC

3) Частота ввода: 48-63 Гц

4) Выходная частота: 0-400 Гц

5) Фаза ввода: 1 фаза

6) Фаза выпуска: 3-я фаза

7) Выходной ток: 20А

8) Модель: HY02D211B

9) Сила лошадей: 3 л.с.

Преимущества

1) Управление PID; передовой расчет PID, арифметика с закрытым циклом, быстрая скорость отклика и высокая пригодность;

2)Простая функция PLC может реализовать 16 ступеней скорости и функцию управления инвертором;

3)С чрезвычайно высокой способностью к противодействию заторможению;

4)Низкий выходной крутящий момент 0,5-150 Hz, способность работать на низких скоростях;

5)Подвигатель регулируемый на 16 КГц, полностью тихая рабочая среда;

6)Рабочая область широкого напряжения, нормальная работа в 100-120 В;

Настройка параметров инвертора

7) Техника автоматического регулирования напряжения (AVR) для обеспечения способности инвертора к нагрузке;

8)Различные методы управления как синхронизацией, так и несинхронизацией, динамически реализуют быстрый старт без изменения тормозов;

9)с идеальной защитой от ошибок и возможностью защиты от короткого запуска;

10)Потенциометр может быть использован для регулировки скорости вращения, которую вы хотите.

11)7) поддерживает внешнее управление потенциометром, поддерживает функцию MCAH3 и RS-485 связи.

5

Проводка:

Шпиндельный шприц 1=U

Шпиндель 2=V

Шпиндель 3=W

Шпиндель 4=Земля

Пожалуйста, подключите входные провода питания 110В к терминалам R & T.

Определение кнопок VFD



  • Вверх: Постепенно увеличивайте коды данных или функций.
  • Вниз.Прогрессивно уменьшать количество данных или кодов функций.
  • SET: Введите меню шаг за шагом, сохранить параметры настройки.
  • ПРГМ: Выход текущего ((или настоящего) состояния, переключение между каждым состоянием, в основном используется для переключения состояния мониторинга, выход в предыдущее меню.
  • FWD/REV: 1, Нажмите на кнопку для запуска, отпустите, чтобы остановиться; 2 Переключите направление вращения
  • Смена: Переключите параметры мониторинга на состояние мониторинга, в вторичном меню, переместите окно данных в положение редактирования процесса.
  • Обратите внимание: Если вы хотите показать обороты на дисплее, пожалуйста, нажмите клавишу "SHIFT"
