4 оси USB CNC Breakout Board интерфейсная панель управления с управлением ручкой

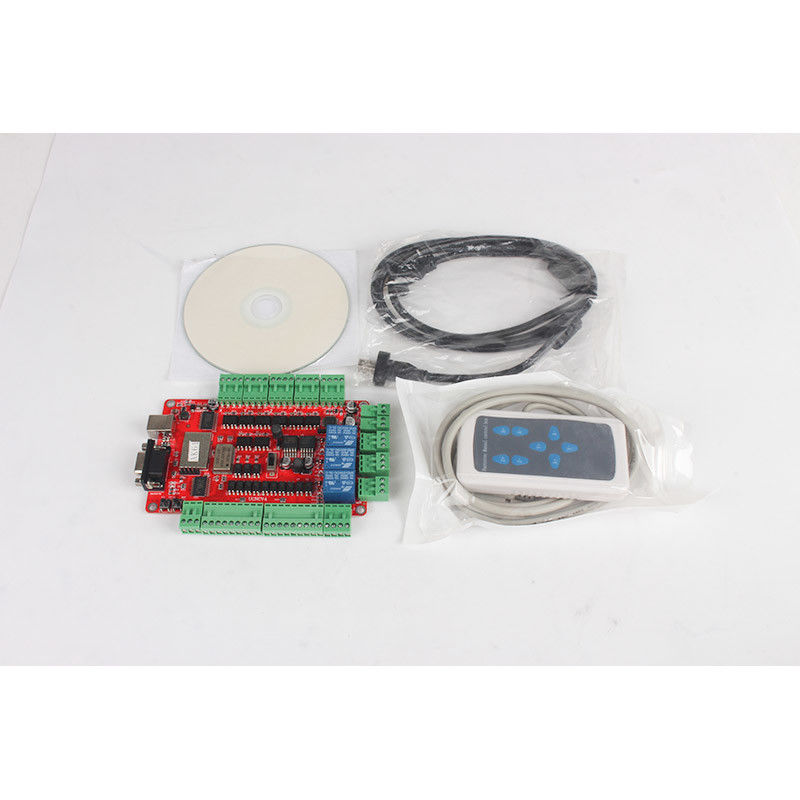

Пакет включает:

1 x 4 оси USBCNC разрывная доска

1 x ручной контроллер

1 x USB кабель

Руководство пользователя на английском языке будет отправлено по электронной почте.

Настройка видео:https://youtu.be/4WstI8lzko8

Руководство по английскому языку:https://drive.google.com/file/d/0B49xwe9ffk3fQWNLMHJNdHh6Z2c/view?usp=sharing

(Эта плата подходит для системы WIN XP/7.)

1Краткое представление продукции

USBCNCV4.0 представляет собой высокопроизводительный контроллер движения, который на основе ПК программного обеспечения USBCNC управления, система может завершить преобразование от

Код G для подключения сигнала управления движением шагового двигателя без необходимости дополнительного оборудования и программного обеспечения.

Эта карта управления совместима с большинством шаговых драйверов и серво-драйверов, это идеальный контроллер, который вместо параллельной платформы интерфейса Mach3.

2. Требования к компьютерной системе

Минимальная конфигурация:

1) ЦПУ:1 ГГц

2) Память: 512 МБ

3) 500 МБ свободного дискового пространства

4) Графическое устройство DIRECTX9 с драйвером WDDM 1.0 или выше

5) Интерфейс USB 2.0

6) Чистая РАМЕВРАЗНАЯ СТРАНИЦА 3.5SP1

Рекомендуемая конфигурация:

1) ЦПУ:2 ГГц кардион

2) Память: 2 ГБ;

3) 1 ГБ свободного дискового пространства

4) Графическое устройство DIRECTX9 с драйвером WDDM 1.0 или выше

5) Интерфейс USB 2.0

6) Чистая РАМЕВРАЗНАЯ СТРАНИЦА 3.5SP1

3.Внешний вид и размер производства

1После пересмотра, версия V4 с использованием красной платы ПКБ, размер ПКБ составляет 135,3 * 82,5 мм.

2. Передняя часть узкого края расположена с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, выведенных непосредственно с панели корпуса;

3. Заднего конца узкого края является входный и выходный интерфейс питания и 3 реле выходной интерфейс; реле является сильным источником помех, реле от конструкции главного чипа управления,

способствует стабильности правления;

4Одна из двух широких сторон - это шаговой двигатель и выходный сигнал управления главной осью;

5. Другая сторона двух широких сторон - это аварийная остановка, ввод ручной скорости, ограничение интерфейса ввода; одна сторона для ввода, другая сторона выходного режима подключения проста и удобна;

6. 5V и 12V модуль питания компактная независимость, безопасность, стабильность;

7. Внешний обеспечить стабильность системы эффективно работать с кристаллом активный и главный щит чипа управления;

8Программное обеспечение USBCNC, а не Mach3, пожалуйста, обратите внимание!

4. Детальное функциональное введение

A. Входное напряжение карты: 15 ~ 36 В;

B. Предельное рабочее напряжение порта: 12 В;

C. Выходное напряжение сигнала управления шаговым двигателем: 5 В;

D. Напряжение внешнего источника питания: 12 В;

Примечание: отмеченный 15 ~ 36VDC - входный интерфейс, отмеченный 12V - выходный интерфейс, не может быть неправильной проводки.

5Функция и определение каждого модуля

A) интерфейс USB, подключитесь к компьютеру через порт USB через этот интерфейс, вы можете использовать программное обеспечение usbcnc для управления этой платой,

Этот интерфейс USB - это интерфейс квадратного типа B. Пожалуйста, используйте кабель подключения USB2.0, который имеет защиту и магнитную защиту и не должен превышать 2 метра в длину.

B) Интерфейс ручной коробки управления, внешняя ручная коробка управления может использовать этот интерфейс для доступа к системе, интерфейс является стандартной формой DB9, его определение показано в следующей таблице.

C) индикатор питания, как показано на рисунке выше индикатор D10 является передним индикатором питания USB, этот свет загорается после подключения порта USB к компьютеру,

D2 внизу - это индикатор питания заднего конца, этот свет также будет включаться, когда карта работы платы с доступом к питанию.

D) кнопка обновления прошивки карты и кнопка перезагрузки RST, прошивка была обновлена, так что кнопка обновления не нужно использовать,

Кнопка сброса должна использоваться при необходимости перезапуска из-за неисправности платы.

E) Интерфейс ручного управления скоростью, режим подключения проводов, как показано на следующем рисунке.

F) интерфейс ввода ограничения.

G) переключатель выбирателя управления шпинделем, как показано на рисунке 1-6, переключатель перемещается в положение S1 для регулирования скорости шпинделя;

Положение переключателя На нижней для управления выходом MIST реле.

H) Внешний интерфейс паузы и перезагрузки; переключатель приостановки соединения с отметкой 2 фута PAUSE, переключатель перезагрузки соединения с отметкой 2 фута RESET.

I) Выход программного обеспечения MIST управления реле, выход программных настроек, отмеченных 3, определено сверху вниз, 3 футовNC,Нет,COM).

J) Выход реле управления программным обеспечением FLOOD, выход, обозначенный 2 в настройках программного обеспечения, определен сверху вниз, 3 футаNC,Нет,COM).

K) Выход реле управления программным обеспечением SPINDLE, выход, обозначенный 1 в настройках программного обеспечения, определен сверху вниз, 3 футаNC,Нет,COM).

L) Ввод рабочей мощности на панели, уровни выше минус ниже, как подписанная на панели, пожалуйста, обратите внимание на вход DC 15 ~ 36V, перенапряжение или обратное соединение повредит панель.

M) 12V выходной интерфейс. как указано на доске, GND - - 12V - +.

N) Интерфейс выхода управления шпинделем: определения поворачиваются для GND DIR PWM2 12V, соответственно является выходом наземного, направленного сигнала, выходом сигнала управления скоростью шпинделя 0 ~ 10V, выходом 12V.

O) выходный сигнал управления шаговым двигателем оси, определение:CK+CK-DIR+DIR, соответственно, является импульсным положительным, импульсным отрицательным, направленным положительным,

направление отрицательное, плата использует общий метод соединения анода, так что CK + и DIR + связаны друг с другом для контакта с 5В на плате,

эта плата не поддерживает общий метод соединения катодов, конкретные методы проводки относятся к рисунку 1-11.

Теперь большинство водителей на рынке не должны подключаться к сигналу EN и напрямую работать регулярно по умолчанию.

P) Выходный сигнал управления шаговым двигателем оси Z, определение CK+CK-DIR+DIR-, соответственно для импульса положительного, импульса отрицательного, направления положительного, направления отрицательного,

Планшет использует метод анодного общего соединения, поэтому CK+ и DIR+ соединены друг с другом подключаются к 5V на платке,эта плата не поддерживает метод общего соединения катода.

Q) Выходный сигнал управления шаговым двигателем оси Y, определение CK + CK-DIR + DIR, соответственно для импульса положительного, импульса отрицательного, направления положительного,

направление отрицательное, плата использует метод анода общего соединения, так что CK + и DIR + связаны вместе подключаются к 5V на плате,эта плата не поддерживает метод общего соединения катода.

R) выходный сигнал управления шаговым двигателем оси X, определение CK + CK-DIR + DIR, соответственно для положительного импульса, отрицательного импульса, положительного направления,

направление отрицательное, плата использует метод анода общего соединения, так что CK + и DIR + связаны вместе подключаются к 5V на плате,эта плата не поддерживает метод общего соединения катода.
