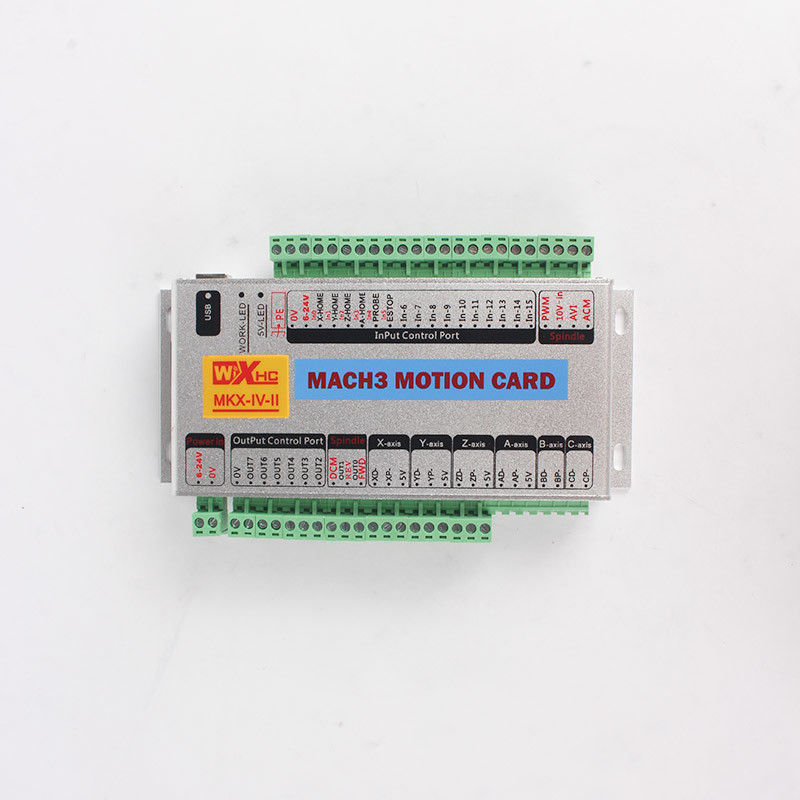

Борт управления интерфейсом USB CNC MACH3 4 оси 2000Khz шаговый сервомотор

Пакет включает:

1 шт 3/4Axis MACH3 Motion Card USB 2000KHz Интерфейсная плата

Особенности:

· Поддержка всех версий Mach3.

· Может работать только на операционной системе Windows.

· USB не требует установки драйверов, версия для Windows - plug and play.

· Полностью поддерживает горячую розетку USB, контролирует состояние подключения USB в любое время, когда работает Mach3, USB-кабель можно отключить, а затем подключить, и подключение может быть нормальным.

· Поддержка до 6-осевого соединения, включая 6-осевое соединение для бега (в зависимости от модели количество поддерживаемых осей различается)

· При выходе импульса 2000 кГц поддержка серво/шага.

· С индикатором состояния, он может запросить подключение USB и подключение Mach3.

· С 16 входными и 8 выходными портами

· Все порты IO полностью изолированы, с сильной антиинтерференцией и стабильной производительностью

· Поддержка выхода управления скоростью PWM шпинделя; поддержка импульса шпинделя + выхода направления; поддержка выхода управления скоростью аналогового напряжения шпинделя от 0 до 10 В.

· 184x110x30 мм, алюминиевая оболочка, защитное помехи, стабильное и надежное.

Интерфейс входного сигнала

Есть 16 входных сигналов, и вход низкого уровня действителен, и входный ток составляет 5 мА.

Поддержите вход сигнала 6-24В.

Каждый сигнал определяется следующим образом:

X-HOME: вход в сигнал происхождения оси X, соответствующий входу программного обеспечения MACH3 в порт IO: P1.0

Y-HOME: Вход в сигнал происхождения по оси Y, соответствующий входу программного обеспечения MACH3 в порт IO: P1.1

Z-HOME: Z-оси исходный вход сигнала, соответствующий программному вводу MACH3 порта IO: P1.2

A-HOME: вход в сигнал происхождения оси A, соответствующий входу программного обеспечения MACH3 в порт IO: P1.3

PROBE: ввод сигнала настройки инструмента, соответствующий вводу программного обеспечения MACH3 IO-порта: P1.4

IN5-IN15: входный порт, входный порт IO программного обеспечения MACH3: P1.5-P1.15

Интерфейс спиндового инвертора

MKX поддерживает регулировку скорости шпинделя, интерфейс инвертора или интерфейс PWM.

Выход управления скоростью интерфейса шпинделя MKX поддерживает 2 способа: выход аналогового напряжения 0-10В; или выход аналогового напряжения 0-5В; или выход сигнала PWM 5V.
Когда аналоговое напряжение выхода используется для регулировки скорости, напряжение постоянного тока необходимо вводить в доску, и значение

напряжение постоянного тока определяет максимальное значение напряжения аналогового напряжения выхода; например, входное напряжение постоянного тока: 10V, аналоговое напряжение выхода - 0-10V.
