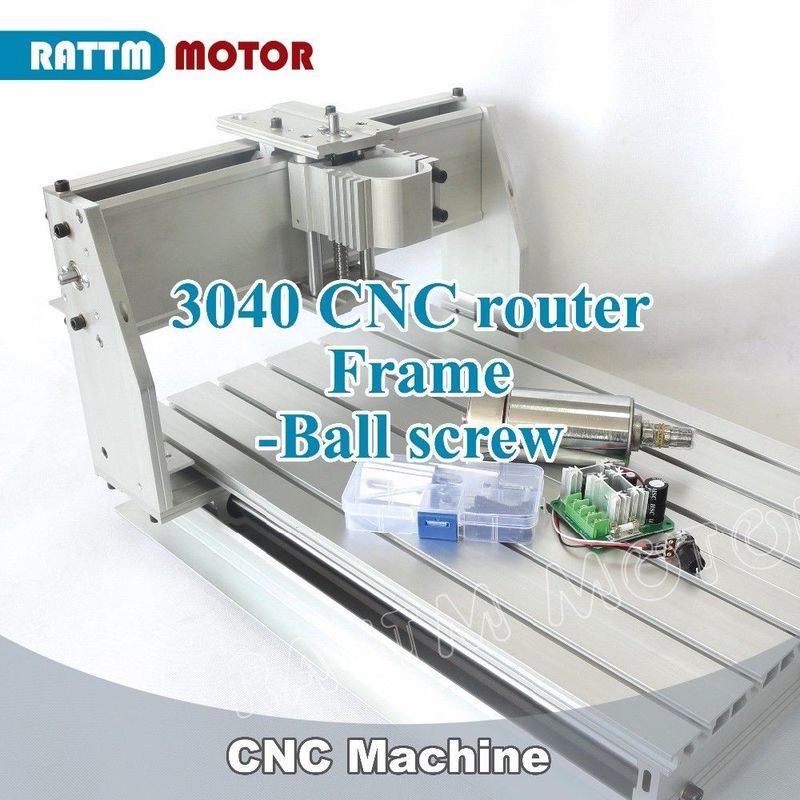

Технические параметры

1) Размеры машины: 540×410×320mm5 (без учета сцепления и двигателя)

2) Размер стола: 525x320 мм, ширина канавки: 7,5 мм

3) Материал стойки:6061-T5, высокая прочность, через центр обработки CNC
высокоточная обработка, вся поверхность после анодной окисления
лечение.

4) Эффективный ход 3 оси:X290mm, Y390mm, X60mm

5) Z-ось Удар:55 мм,Глубина гравировки зависит от длины края инструмента

6) Максимальная толщина заготовки: ≤ 70 мм

7) Тип рельса: хромопластинный вал+линейные подшипники ((поверхностная закаленность 61HRC)

8) Трансмиссионное устройство:Диаметр оси X 16 мм хромированный линейный гид,
TBI1204 шаровой винт;диаметр оси Y 16 мм хромированный линейный гид,
TBI1204 шаровой винт; Z-оси диаметром 12 мм хромированный линейный гид,
шаровой винт TBI1204;

9) Повторить позиционирование Точность: 0,05 мм

10) Чистая масса: 17,5 кг

Особенности:

1) Простая эксплуатация и установка.

2) Более устойчивые и прочные, оснащенные алюминиевыми сплавами.

3) XY и Z оси резьбы сделать более точным и и трехмерный эффект.

4) Может контролировать гравировку более точно

5) Выгравировать практически все на любой поверхности

6) Покрывающие пластины, уменьшающие загрязнение для винтов и валов.

7) Укрепленный и утолщенный корпус машины делают транспортировку абсолютно безопасным и более длительным сроком службы.

8) Хромные валы нелегко деформируются, пригодны для длительного использования.

9) Гибкая сцепка может использоваться для передачи высокого крутящего момента.

10) Этот товар уже оснащен новыми 1204 шаровыми винтами.

2. 300 Вт постоянный спиндовый двигатель ER11

Рабочее напряжение: 12-48VDC

Скорость вращения: 2000-12000 р/мин

Мощность: 300 Вт

Крутящий момент: 230mN.m

Сопротивление изоляции:>2 Мегом

Диэлектрическая прочность: 400 В

Длина двигателя: 175 мм

Диаметр: 52 мм

Осевой коллет Длина: 48 мм

Диаметр держателя осей: 16 мм

Точность повторения: 0,01-0,05 мм

ER11 собирать: 3.175

3. Регулятор скорости постоянного тока для 300 Вт спиндового двигателя

1) может поддерживать вход переменного тока и постоянного тока.

2) Сверхвысокое напряжение, поддержка постоянного тока 15-160 В, поддержка переменного тока 12-110 В.

3) Большой радиатор с монтажными отверстиями.

4) Управление высокой мощностью, поддержка 10A тока.

5) За исключением бортового регулирования скорости PWM, он также поддерживает внешний PWM
Сигнальный вход для достижения регулирования скорости.
Регулирование скорости ввода сигнала PWM: аккумулятор 3,5-12V VPP, частота
Эта функция очень подходит для регулирования скорости шпинда через
Мач-3.

6) Поддерживает широкий спектр двигателей.
До тех пор, пока постоянное сопротивление двигателя
Особое внимание, если двигатель превышает 2 Ом.
драйвер не может быть менее 2 Ом постоянного сопротивления двигателя постоянного тока
Управление скоростью.

7) Оснащенный предохранителем, лучшая защита.

8) Установлен с питанием для легкой эксплуатации.

Основное применение:

Выгравировать
для дерева, бамбука, обычных ПКБ, ПВХ, ПММА, пластика, дуотоновых пластин ((ABS) и
и т.д. неметаллические, также могут гравировать на золоте, серебре, меде, алюминии, Pb
и т. д. Металлические поверхности мягкие, но не фрезерные.
