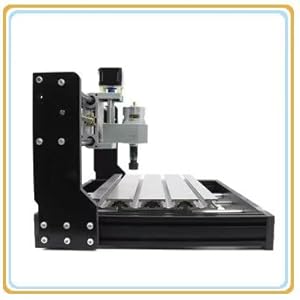

US Stock 3018 PRO Мини CNC деревянная гравюра 3-осевой маршрутизатор GRBL контроллер ER11

Не смонтированные

После получения товара вам нужно просто собрать машину в соответствии с руководством пользователя.

Источник питания: адаптер питания 24В 5,6А (входное напряжение 110-240В)

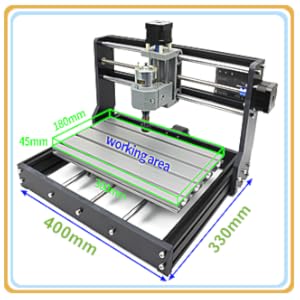

Размер

• Размеры: 42x35x27 см (16,53 x 13,78 x 10,63 ′′)
• Максимальный ход: 30x18x4,5 см (11,8 x 7,1 x 1,8 ′′)
• Толщина обработки: 4,5 см (1,8")

Особенность

• Материал: PA6 нейлон + алюминиевый профиль
• Точность обработки: около 0,2 мм

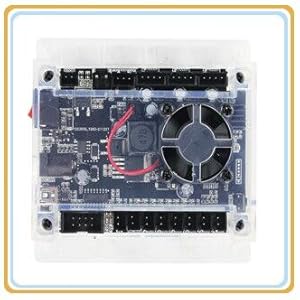

Планшет управления GRBL

• Соединение: USB (USB-CH340)
• Программа: GRBL контроллер, UniversalGcodeSender
• Входное напряжение: 12-24VDC
• Главный чип:амель 328P (ардуино нано)
• Чип привода шпинделя:MOSFET (рекомендация 24V, ток: в пределах 10A)
• Поддерживающий шаговый двигатель:12 В, максимальный ток 2 А или меньше рекомендуется в пределах 1,5 А и дополнительного тепла (любой шаговый двигатель Nema17/Nema23)
• Интерфейс питания:5Интерфейс постоянного тока 0,5 - 2,5 мм
• Поддержка модуля с тремя булавами:поддерживает модуль 0,5-20 Вт

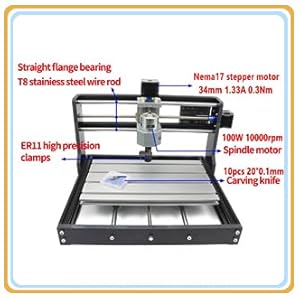

775 спиндового двигателя 100 Вт 10000 оборотов в секунду

• Параметры данного 775 Воронка:Мотор с шпинделем мощностью 100 Вт (12-36 Вт) 24 Вт: 10000 оборотов/мин
• Диаметр монтажного отверстия:М4 отверстие винтовки; протяженность отверстия для монтажа: около 29 мм.
• Скорость PWM шпинделяПоддержка; мощность 0-100% регулируемая
• Диаметр вала: 15 мм;
• Диаметр двигателя(без магнитного корпуса): 42 мм
• Сверла:10 штук кончиков 0,1 мм, 20 градусов, диаметр 3,175 мм.

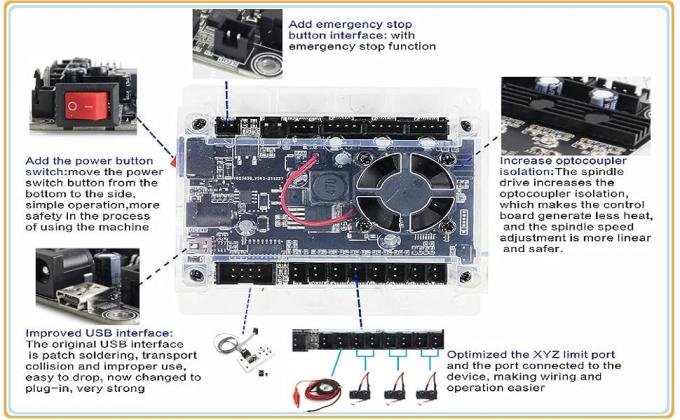

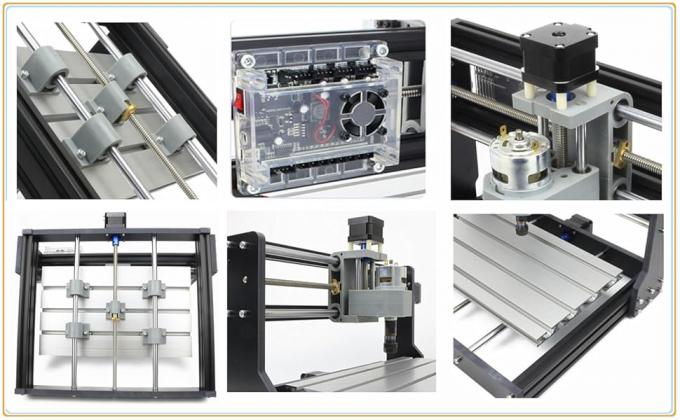

Сцепки для пластин

• Добавьте вентилятор порта, чтобы заставить рассеивание тепла
• Отменить модуль привода, использовать интегрированный импортный шаговый двигатель, с защитой от короткого замыкания, и интегрированный алюминиевый сплав теплорассеивания.
• Добавьтевнешний корпус, не только защитить панель управления в процессе транспортировки, чтобы избежать проблемы короткого замыкания во время использования.

По сравнению со старой версией

• Добавить функциюЛимитные переключатели оси X/Y/ZПосле установки переключателя ограничения, вы сможете установить на устройстве новую систему, которая позволит вам установить новую систему.когда ось XYZ перемещается за пределы пробега гравировочной машины, переключатель ограничения запустит машину, чтобы автоматически остановить движение.
• Добавить функциюкнопка экстренной остановкиЭта функция может быть использована, когда требуется аварийная остановка на работе, что делает нашу работу более безопасной и эффективной.
• Добавьтепереключатель кнопки питанияи переместить кнопку переключателя питания снизу в сторону,простая работа,большая безопасность при использовании машины.

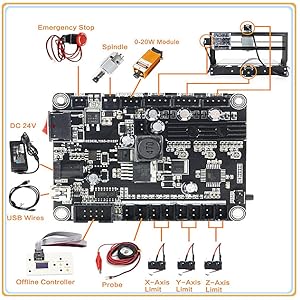

Поддержка двух методов гравировки

• Планшет управления поддерживает два метода гравировки, наш пакет поставляется с двигателем шпинделя, но без модуля на рисунке выше.

Вопросы и ответы

Вопрос:Какие материалы может обычно гравировать или резать фрезер?

А:Древесина, акрил (акрил), ПКБ, ПВВ, мягкие металлы, железо, стекло, камень и т.д.

Вопрос:Какой толщины дерева или акрилового обычно можно разрезатьмодуль?

А: 3-5 ммдеревянная доска (акриловая), настройка скорости 100, настройка мощности 1000;

Некоторые резки могут разрезать12 ммдеревянные доскиспиндл.

Заявления

• CNC 3018 PRO Мини-машина с ЧПУнебольшой размер, легкий вес, интерфейс USB, системы управления GRBL, отличный роутер для начинающих;
• 3018 PRO CNC-машина очень проста в установке, с стабильной структурой.
• Основное применение:можно гравироватьпластмассы, дерево, акриловые, ПВХ, ПКБ, дерево и аналогичные материалы.мягкий металл какмедь, алюминий и другие металлические материалы, но не может вырезать твердые металлы, нефрит или другие очень твердые текстуры изделий.
• Если вы изменить шпиндель на модуль, то также может вырезатьКрафт-бумага, дерево, кожа ((кошелек), бамбук, резина.

Больше заявок

Вопрос: Оси X,Y и Z машины не могут быть перемещены, что мне делать?

Ответ: Сначала проверьте, правильно ли соединены провода, нажато ли переключатель питания на панели управления, а затем проверьте, выключено ли соединение.

Вопрос: Что делать, если панель управления не подключена? Ответ: Выйти из программного обеспечения, отсоединить провода и подключить его. Или обновить прошивку.

Вопрос: Как изменить параметры при включении переключателя предела?

A: Введите команды 21=1 и 22=1.

Вопрос: Изображение, выгравированное, перевернуто, что мне делать?

A: Введите 3=2 или RST=*command

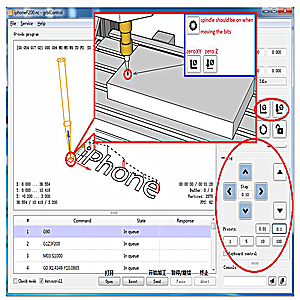

Программное обеспечение GRBL

• В нашу посылку входит4G USB флеш-накопительВы можете скачатьруководство пользователя на английском языке и программное обеспечение GRBLс флешки.
• Форматы файлов, поддерживаемые программным обеспечением:*nc, *ncc, *ngc, *tap, *txt и *cnc.
• Программное обеспечение, используемое для создания Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape и т.д.
