US Stock CNC Mini Router 3018 Pro Max ER11 3 оси DIY мини гравировка деревянные печатные платы ПВХ фрезерная

Функции

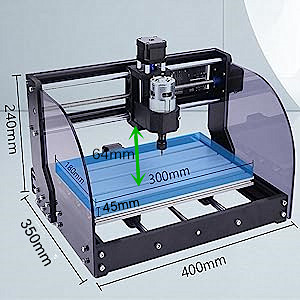

• Рабочая зона:30x18x4,5 см (11,8x7,1x1,8 дюйма)
• Размер кадра:42x35x27 см (16,53 х 13,78 х 10,63 дюйма)
• Толщина обработки:4,5 см (высота 6,4 см)
• Материал:Алюминиевый сплав;Винтовой стержень: винтовой стержень T8, ход 4 мм, люфт двойной медной гайки
• Шаговый двигатель: НШаговый двигатель ema17 42x42x34 мм, 1,33 А, 0,3 Нм, 43 унции на дюйм
• Источник питания :Адаптер питания 24 В 5,6 А (входное напряжение 110–240 В)
• Система поддержки:Windows XP/Win 7/Win 8/Win 10. (32/64 бит) Linux;
• Сопроводительный файл: G-код (.nc/.txt/.ngc/.ncc/.tape/.gcode)
• Точность обработки:Около 0,2 мм
• Система управления:управление grbl, интерфейс USB

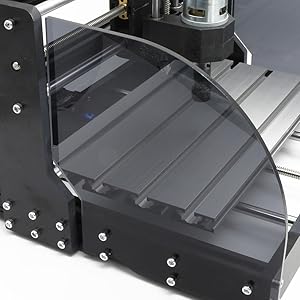

Боковые щитки

Добавьте 2 боковых щитка, чтобы предотвратить разбрызгивание опилок.

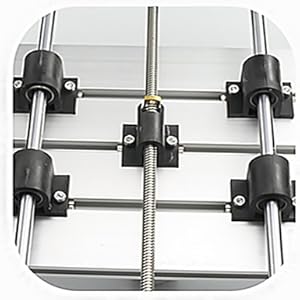

Алюминиевый верстак

• Производство алюминиевых профилей с высококачественной, прочной и стабильной конструкцией.
• Профессиональный Т-образный винт T8, вывод 4 мм, шаг 2 мм, с медной гайкой.

Плата контроллера GRBL

• Связь:Соединение ПК-USB
• Программное обеспечение поддержки: Контроллер GRBL/Candle/UniversalGcodeSender
• Входное напряжение: 12–24 В постоянного тока
• Мастер-чип: Atmel 328P (Ардуино Нано)
• Чип привода шпинделя: МОП-транзистор (рекомендуется 24 В, ток: в пределах 10 А).
• Скорость ШИМ шпинделя: Поддерживать
• Поддержка шагового двигателя: 12 В, рекомендуется максимальный ток 2 А или менее в пределах 1,5 А и дополнительный нагрев. (Любой шаговый двигатель Nema17/Nema23)
• Интерфейс питания: Интерфейс постоянного тока 5,5-2,5 мм
• Поддержка 3-контактного модуля: поддерживать

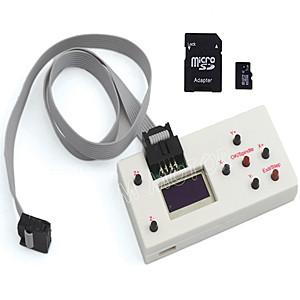

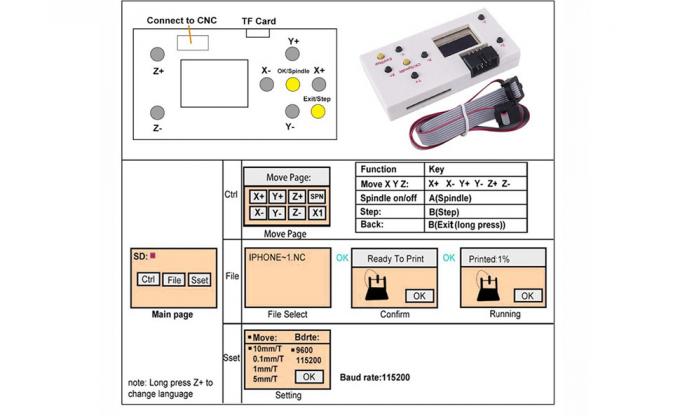

GRBL автономное управление

• ПоддерживатьSD-карта и TF-картав то же время стандартная емкость 1G.
• С помощью этого автономного модуля контроллера вы можете напрямую управлять фрезерным станком с ЧПУ.без подключения к компьютеру.
• После вставки файла на SD-карту,файл гравировки можно напрямую идентифицировать. Вы также можете использовать кабель micro USB для подключения автономной платы ручного контроллера к компьютеру и непосредственного сохранения файла.
• Ручное управление: вручную отрегулируйте положение осей X, Y, Z в качестве начальной точки гравировки,вручную открыть или закрыть шпиндель, вручную открыть или закрыть вентилятор охлаждения
• Гравировка файла: после сохранения файла автономного контроллера он может подключить плату управления GRBL и обработать гравировку.,нет необходимости подключать ПК к компьютеру
• Сохранение файла: после подключения автономного контроллера к ПК он будет распознан как USB, запоминающее устройство большой емкости, с которым можно напрямую получить доступ к файлу гравировки.
• SD показывает, что это состояние SD-карты, включите питание после вставки SD-карты, в противном случае она не будет работать. Емкость SD-карты 4G может быть распознана.

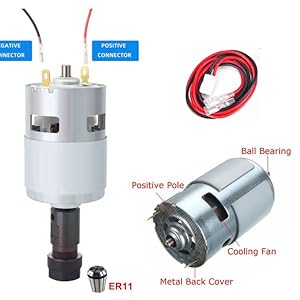

775 Шпиндель ER11

• Параметры шпинделя:Двигатель шпинделя 775 (24-36 В) 24 В: 10000 об/мин
• Диаметр монтажного отверстия:отверстие для винта М4; Шаг монтажного отверстия: около 29 мм.
• Скорость ШИМ шпинделя: Поддержка; регулировка мощности 0–100 %.
• Диаметр вала двигателя:15 мм;
• Диаметр двигателя:42 мм
• Параметры зажима сверла:ЭР11-3,175 мм (можно заменить 0-7 мм)
• Шпиндельный патрон:ЭР11
• Точность обработки:Около 0,2 мм
• Обрабатываемый материал:Дерево, пластик, печатная плата, ПВХ, углеродное волокно, акрил, плотная доска и т. д.
• Власть:Адаптер питания постоянного тока 24 В, 5,6 А (входное напряжение 110–240 В переменного тока)

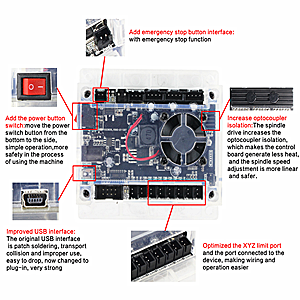

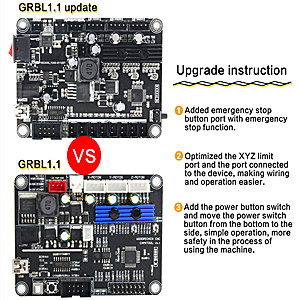

По сравнению со старой версией

• Добавьте функциюКонцевые выключатели оси X/Y/ZОптимизирован порт ограничения XYZ и порт, подключенный к устройству, что упрощает проводку и эксплуатацию. После установки концевого выключателя, когда ось XYZ выходит за пределы перемещения гравировального станка, концевой выключатель запускает машину для автоматической остановки движение.
• Добавьте функциюкнопка аварийной остановкиЭту функцию можно использовать, когда на работе требуется аварийная остановка, что делает нашу работу более безопасной и эффективной.
• Добавьтекнопка включения питанияИ переместите кнопку выключателя питания снизу в сторону, простота в эксплуатации, большая безопасность в процессе использования машины.

Преимущество

• Добавлятьпорт кнопки аварийной остановки, порт датчика и порт ограничения XYZ.
• Добавьтевнешний корпус: Защитите плату управления при транспортировке, чтобы избежать проблем с коротким замыканием во время использования;
• Добавьтекнопка включения питания;
• Отмените модуль привода, используйтевстроенный импортный привод шагового двигателя,с защитой от короткого замыкания и встроенным теплоотводом из алюминиевого сплава;
• Добавьтефан-портдля принудительного отвода тепла;
• Добавлятьофлайн-распознаваниеМожно одновременно вставлять автономные модули и компьютеры. В автономном режиме автоматически определяется наличие компьютерного управления.
• Усовершенствованный привод шпинделя, может поддерживать20000 об/миншпиндель.Поддержка более мощного шпинделя.
• Улучшенный интерфейс USB: оригинальный интерфейс USB - это патч-пайка, столкновение при транспортировке и неправильное использование, легко ронять, теперь заменен на подключаемый модуль, очень прочный;
• Привод шпинделя увеличивает изоляцию оптопары, что заставляет плату управления генерироватьменьше тепла, а регулировка скорости шпинделя более линейна и безопасна.

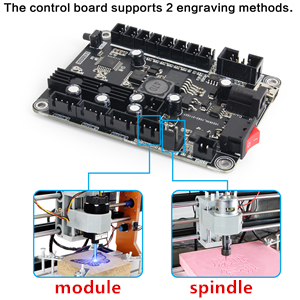

Поддержка двух методов гравировки

Плата управления поддерживает два метода гравировки. В комплект поставки входит двигатель шпинделя, но без модуля, показанного на рисунке выше.

Вопросы и ответы

Вопрос:Какие материалы вообще можно гравировать или резать фрезой?

А:Дерево, акрил (акрил), печатная плата, ПВБ, мягкий металл, железо, стекло, камень и т. д.

Вопрос:Какую толщину дерева или акрила вообще можно резатьмодуль?

А: 3-5 ммдеревянная доска (акрил), скорость 100, мощность 1000;

Можно разрезать несколько порезов12 ммдеревянные доскиверетено.

Приложения

1. Станок с ЧПУ 3018 Pro Max Miniнебольшой размер, легкий вес, интерфейс USB, системы управления GRBL, отличный фрезерный станок с ЧПУ для начинающих;
2. Станок с ЧПУ 3018 Pro Max очень прост в установке, имеет стабильную конструкцию.
3. Основное применение: можно выгравироватьпластик, дерево, акрил, ПВХ, печатные платы, дерево и подобные материалы;
4. мягкий металл, какмедь и алюминий и другие материалы,но не может вырезать твердый металл, нефрит или другую очень твердую текстуру предметов.
5. Если вы измените шпиндель на 3-контактный модуль, вы также можете вырезатькрафт-бумага, дерево, кожа(кошелек), бамбук.

Вопросы и ответы

Вопрос: оси X, Y и Z машины не могут быть перемещены, что мне делать?

О: Сначала проверьте, правильно ли подключены провода, нажат ли выключатель питания на плате управления, а затем проверьте, отключена ли муфта.

Вопрос: Что делать, если не удается подключить плату управления?

О: Выйдите из программного обеспечения, отсоедините провод и снова подключите его. Или обновить прошивку.

Вопрос: Как изменить параметры при активации концевого выключателя?

О: Введите команды 21=1 и 22=1.

Вопрос: выгравированное изображение перевернуто, что мне делать?О: Введите команду 3=2 или RST=*.

Программное обеспечение GRBL

• Наша посылка включает в себяUSB-накопитель 4G, вы можете скачатьруководство пользователя на английском языке и программное обеспечение GRBLс флешки.
• Форматы файлов, поддерживаемые программой:*.nc, *.ncc, *.ngc, *.tap, *.txt и *.cnc.
• Программное обеспечение, используемое для создания Gcode:Carbide Create, Artcam, MeshCam, Fusion360, Inkscape и т. д.
